一、产品说明

LJZ系列零序电流互感器系电缆型，主要用于660V以下中性点接地系统中的馈线的单相接地保护，亦可用于6～10kV线路及电器设备的单相接地保护。

二、结构简介

本型互感器为环形铁芯，二次线圈沿铁芯径向均匀绕制，外壳采用树脂浇注，中间留有圆孔供一次电缆穿过之用。互感器的表面标有P1、S1、S2字样，当一次电流从P1流入时，二次电流由S1流出经外部回路回到S2。

三、使用说明

1、用于高低压不接地或经高阻接地系统。

与DD-11/60型电流继电器配套使用，继电器线圈串联，整定电流为15mA时，一次动作电流约为3安。

2、用于660V及以下中性点直接接地系统。

与DL-11/2型电流继电器配套使用，继电器线圈并联，整定电流为1安时，一次动作电流约为60安。

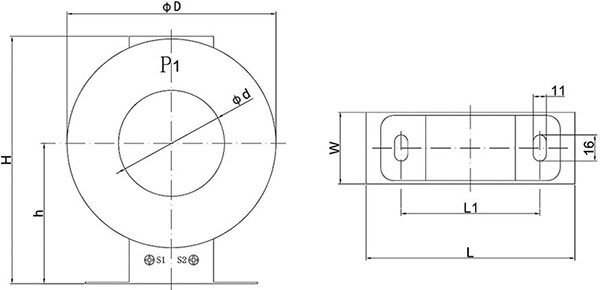

四、外形尺寸
