一、产品说明

本型电压互感器为新型塑壳全封闭产品。铁芯采用R型铁芯，它由一根硅钢片从窄渐变到宽，再由宽渐变到窄连续卷绕而成，铁芯截面接近圆形，整台铁芯不带接缝，材质为新日铁公司30ZH105冷轧取向硅钢片。该铁芯励磁电流低、损耗小、噪音低，线圈采用高强度漆包线在环形绕线机上绕制，并经浸漆烘干等一系列工艺措施及严格的出厂试验，保证每台产品性能可靠、运行安全，是替代原有JDG-0.5系列电压互感器的更新产品。.5级。

二、使用说明

本产品适用于额定电压1.5kV及以下，额定频率50～60Hz交流电路中作电压、电能测量及继电保护用。本产品性能符合GB20480.3-2013《电压互感器标准》。

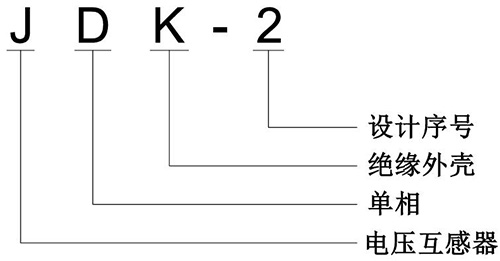

三、型号及定义

四、性能参数

额定一次电压（V）	额定二次电压（V）	额定输出（VA）			极限输出(VA)
		0.5级	1.0级	3.0级
220 380 660 800 1140	100	10~15	20	50	100
220/ 380/ 660/ 800/ 1140/	100/
